1粉末涂料是什么？
溫州噴塑使用的粉末涂料與一般溶劑型涂料和水性涂料不同，不是使用溶劑作為分散介質(zhì),而是借助空氣作為分散介質(zhì)。因此減少了污染,改善了環(huán)境,確保了操作人健康。如果按照粉末涂料涂膜狀態(tài)進(jìn)行分類的話，通常把涂膜光澤大于70%的稱為有光涂料，光澤度為6%~70%的稱為半光涂料,光澤度小于6%的稱為平光涂料,把光澤為О或接近與于0的稱為無(wú)光涂料。然而光澤度的大小直接取決于物體表的北消欄膜A此涂料消光實(shí)際上就是采用種種手段來(lái)破壞涂膜表面的光滑性。以下著重介紹影響粉末涂料涂膜光澤的兒大因素。
2試驗(yàn)部分
2.1填料對(duì)粉末涂料涂膜光澤的影響

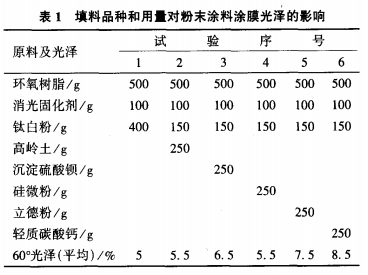

溫州噴塑的填料對(duì)涂料起到消光作用,其原理是填料布滿整個(gè)涂膜的表面,破壞了涂膜的平整度,造成粗糙的表面。但不能單純依靠填料對(duì)涂料進(jìn)行消光，只有在填料用量達(dá)到臨界體積濃度時(shí),才會(huì)有最佳的消光效果。采用相對(duì)密度小、懸浮力好的填料(滑石粉)能防止沉降,有一定的消光效果,但這類填料有一定的觸變性能,影響了涂料的流動(dòng),難以制得平整的涂膜。只有那些相對(duì)密度小、空隙度大、吸油量高的填料(硅藻土、合成二氧化硅)才具有用量小.效果佳的消光效果。溫州噴塑除了填料的用量對(duì)涂料涂膜的光澤有直接影響外,填料的粒度也影響涂膜的光澤，粒徑越大的填料制得的涂膜光澤越低;反之,光澤越高;同時(shí),填料的粒度分布也影響涂膜的光澤，只有選用粒度分布比較狹窄的填料才能取得較好的消光效果。填料的品種和用量對(duì)粉末涂料涂膜光澤的影響見(jiàn)表1。
由表1可知,在環(huán)氧粉末涂料中,各種填料的消光性能排序?yàn)?/span>:鈦白粉>高嶺土、硅微粉>沉淀硫酸鋇>立德粉>輕質(zhì)碳酸鈣
2.2 消光固化劑用量對(duì)涂膜光澤的影響

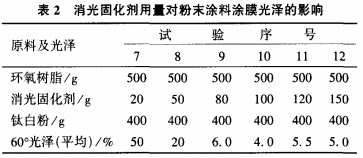

使用消光固化劑的目的主要是為了調(diào)節(jié)涂膜的光澤,因此就容易產(chǎn)生這樣一個(gè)誤區(qū):只要調(diào)節(jié)消光固化劑的用量就可以得到不同光澤的涂膜?，F(xiàn)以環(huán)氧消光固化劑來(lái)做試驗(yàn)加以說(shuō)明(見(jiàn)表2)。
由表2可知,在一定用量范圍內(nèi),消光固化劑確實(shí)有調(diào)節(jié)涂膜光澤的功能。一旦超出了最佳用量范圍時(shí)，就不符合消光固化劑用量越高涂膜光澤越低的規(guī)律。實(shí)踐說(shuō)明當(dāng)消光固化劑用量過(guò)高時(shí)，反應(yīng)前期就已經(jīng)基本成膜,反應(yīng)后期不均勻收縮的可能性就大大降低,從而降低了消光固化劑的消光活性,反而使涂膜的光澤略有升高。但是當(dāng)消光固化劑用量不足時(shí)，就影響到涂膜的機(jī)械性能、物理性能和化學(xué)性能。因此單純依靠消光固化劑來(lái)調(diào)節(jié)涂膜的光澤是不當(dāng)?shù)摹?/span>
2.3聚酯的酸值和用量對(duì)涂膜光澤的影響

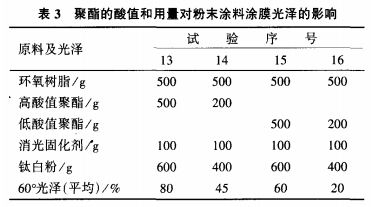

就粉末涂料本身而言，原材料的選擇也直接影響涂膜的各種性能，包括影響涂膜的光澤。所以通常在生產(chǎn)粉末涂料之前溫州噴塑一定要對(duì)選用什么樣的聚酯生產(chǎn)什么性能的涂料做到有的放矢。試驗(yàn)結(jié)果如表3所列。
由表3可知,用同樣的配方來(lái)做試驗(yàn),酸值越高的聚酯制得的涂膜的光澤就越高;反之,酸值越低的聚酯制得的涂膜的光澤就越低;不僅如此,聚酯樹(shù)脂在配方中所占比例的高低也直接影響到涂膜光澤的高低,實(shí)踐證明在同一配方中用同一酸值的聚酯樹(shù)脂來(lái)做試驗(yàn),聚酯用量越高,制得涂料涂膜的光澤就越高;反之,聚酯用量越低,制得涂料涂膜的光澤越低。
2.4混合粉末法對(duì)涂膜光澤的影響

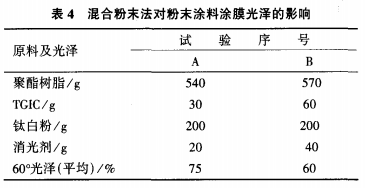

所謂混合粉末法是指利用具有相似的,但又具有不同反應(yīng)活性的這一特征,先制備至少2種粉末,再將其混合在一起,通過(guò)這一手段來(lái)達(dá)到消光的目的。試驗(yàn)結(jié)果如表4所列。
按表4配方制得的A,B2種粉末按照一定的比例加以混合，可制得12% ~40%不同光澤的涂膜。在這一體系中，反應(yīng)活性的差異越大或引起交聯(lián)的溫差越高，所形成的涂膜光澤就越低。但是由于采用這種方法不可能混合得十分均勻，而且不同配比的粉末之間的表面張力也難以達(dá)到完全一致，因此涂膜的平整性受到影響,尤其是縮孔等缺陷難以消除。所以,在目前的條件下,大批量投入生產(chǎn)的可能性不大。
2.5影響粉末涂料涂膜光澤的其他因素
以上著重列舉了影響粉末涂料涂膜光澤的4種因素,此外還有一些因素同樣影響到涂膜的光澤,如山年合固化劑,即在粉末涂料制造過(guò)程中加入活性不同的幾種固化劑,利用其化學(xué)反應(yīng)活性的差異,固化速度的不同,造成不均勻收縮產(chǎn)生消光效應(yīng);②消光蠟;③烘烤溫度;④固化時(shí)間;⑤樹(shù)脂結(jié)構(gòu)。
3結(jié)語(yǔ)
涂膜表面的光澤是按照使用者的要求來(lái)選擇的。
一般情況下,高貴、美觀、豪華的裝飾要求局光澤;女靜﹑舒適、優(yōu)雅的環(huán)境則要求較低的光澤。通常至外使用的機(jī)械、轎車外殼、高速公路護(hù)欄等要求高光澤;而
室內(nèi)使用的車、船等的駕駛室、儀表、辦公音于則希望低光澤。尤其是隨著物質(zhì)水平的遠(yuǎn)向,觀念的轉(zhuǎn)變,對(duì)涂膜光澤提出了新的要求。目前,消光型粉末涂料已特別引人注目，越來(lái)越受到國(guó)內(nèi)外廣大用戶的青睞。有關(guān)資料顯示消光型粉末涂料在全球粉末涂料產(chǎn)量中已經(jīng)超過(guò)了20%,開(kāi)保持看強(qiáng)勁的勢(shì)頭。所以涂料界的科研人員應(yīng)該加快研友少化年化研發(fā)力度,開(kāi)發(fā)出更多的低光、無(wú)光的粉末涂料產(chǎn)品,尋找出更便捷、更經(jīng)濟(jì)、更有效的消光途徑。
