噴塑作為一種金屬外表處理工藝，與油漆工藝相比：
① 生產(chǎn)過程對環(huán)境無污染，對人體無毒害；
②操作簡便，對工人工藝要求低；
③成本低于同作用的噴漆工藝；
④涂層附著力強，耐腐抗摔能力高。
基于此，越來越多的公司和產(chǎn)品選擇了靜電噴塑工藝。
1 靜電噴塑的工作原理和工序
美琪涂裝的靜電噴塑工藝原理是：靜電發(fā)生器發(fā)生負高壓(10 kV左右)，利用電暈放電現(xiàn)象使粉末涂料或稱塑粉吸附在金屬工件上，粉末涂料由供粉體系借壓縮空氣發(fā)生的力將其送人噴槍，在噴槍前端加有高壓靜電發(fā)生器發(fā)生的負高壓。
由于電暈放電，在其鄰近發(fā)生密布的電荷，粉末由槍嘴噴出時，構成帶電涂料粒子。它受靜電力的作用，被吸附到金屬工件上，經(jīng)過加熱使粉末熔融，并自然冷卻固化，在工件外表構成堅硬的薄膜涂層。
為了使塑粉可以吸附在金屬外表上，必須先對外表進行處理，除油一水洗一酸洗一水洗一表調一磷化一水洗一枯燥O在此過程中，同時進行鍋爐蒸汽加熱，節(jié)省了磷化時間；在枯燥池中加入熱吹電扇，加快了枯燥速度。靜電噴塑后，掛件隨流水線進入電烘箱。隨著燃油價格的逐步攀升，電加熱體系開始凸顯優(yōu)勢，同樣發(fā)熱量的加熱體系，電加熱體系的運行消耗比燃油的要低很多，并且燃油易揮發(fā)、不安全，所以，電加熱體系也成為首選的加熱方法，加熱到預訂溫度(根據(jù)產(chǎn)品厚度大小，一般在200℃左右)，并保溫15～30 min，使之熔化、流平、固化，開爐取出冷卻即可得到成品。
2 噴塑件外表作用的檢驗
待溫度降下后，零件打包時按規(guī)程檢驗，根據(jù)產(chǎn)品特陸，檢驗要求如下：
①常規(guī)產(chǎn)品或新改型的噴塑噴漆產(chǎn)品要契合訂單色板要求，無顯著色差。
②外觀選用目測法。用正常的或經(jīng)過糾正的視力，在室內(nèi)40 W 日光燈下，眼睛與試板間隔30 cm左右，在120。一140。間進行檢驗。（美琪涂裝）
③ 噴涂的色彩應契合訂單色板的要求，并與其基礎一致，噴涂后的產(chǎn)品外表色澤均勻，目測沒有顯著色差。
④噴涂層的厚度應在60—120 m，噴涂厚薄均勻，附著力強。
⑤ 產(chǎn)品外表不允許有掉落、露底、流掛、針孑L、桔皮、碰傷、成片擦傷、變形和生銹等現(xiàn)象發(fā)生，應平坦，無邊角翹起、折彎現(xiàn)象，均應保持清潔，無污漬、油漬等影響外觀的任何污物，也不允許有留傳的白色痕跡。
⑥噴涂產(chǎn)品外表不能有超越0．2 mmx 10 mm的劃傷，且劃傷不能過深，不能漏出底板，產(chǎn)品外表不能有成片的劃痕，允許渙散或少量的劃痕存在。

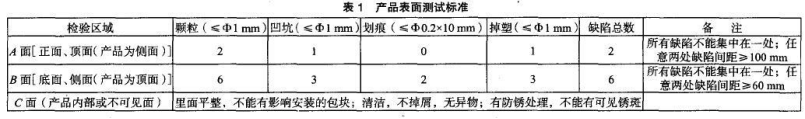

⑦產(chǎn)品外表不能有成片的塑粉小顆粒、絲印油墨點、凹坑、凸塊和凸出的痕跡或流掛痕跡，也不允許渙散和少量顆粒存在。具體情況詳見表1．
⑧硬度測驗。鉛筆選用Mitsubishi“UNI”類型，呈45。角，測驗長度需超越25 mm，硬度需高于2H。需用成品進行測驗，測驗5條，外表不得有刮痕才算合格。
⑨抽檢計劃。按GB 2828抽樣計劃進行檢驗，一般選用檢查水平為II，AQL=2．5的實施檢驗，如果有特殊要求應全檢。（美琪涂裝）

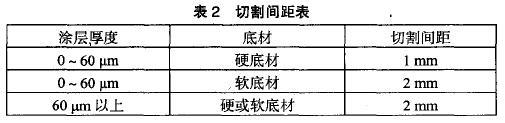

附著力測驗運用的劃線器，選用由碳鎢合金材料制成的標準百格刀；膠帶用3M 600號，2 cm寬膠帶(在45。方向拉一次測驗)，附著力應達到GB 9286規(guī)則的二級要求。具體情況如表2所示。
3 不良品的褪塑處理
對檢驗不合格的產(chǎn)品進行處理。褪塑是對不合格件的噴塑進行退除。目前，我國的褪塑方法有兩種：
①焚燒褪塑法。此法耗能大、成本高、環(huán)境污染嚴重，并且對零件本身有影響，會變形乃至影響其運用功能。
②化學褪塑法。此法工藝老練、成本低。
將不合格的噴塑件順次掛好，件與件之間的距離為10 mill左右，讓褪塑液全部浸沒噴塑件。準備工作做好后，加熱溶液，當溫度達到130℃時，恒溫2 h。此時，塑層褪除，取出零件，未褪除干凈的零件在強酸下酸洗。在加熱的條件下褪塑，操作時要十分當心。（美琪涂裝）
